Dimensionar un El tanque criogénico presenta un dilema de ingeniería crítico para las instalaciones industriales modernas. Debe lograr un delicado equilibrio entre minimizar el gasto de capital y prevenir interrupciones operativas. Los errores de cálculo a menudo conllevan graves riesgos financieros. Sobredimensionar la capacidad de almacenamiento genera un exceso de gas de ebullición (BOG). Esto desperdicia valioso producto líquido en la atmósfera y reduce la eficiencia general del proceso. Un tamaño insuficiente garantiza primas de entrega elevadas y corre el riesgo de que se produzcan cierres inesperados de la línea de producción durante los picos de demanda.
Este artículo proporciona un marco basado en evidencia diseñado para administradores de instalaciones e ingenieros de adquisiciones. Le ayudaremos a calcular los requisitos de volumen exactos basándose en datos de consumo del mundo real. También aprenderá cómo evaluar especificaciones técnicas cruciales y navegar por estándares de cumplimiento complejos sin problemas. Dominar estos principios garantiza que sus instalaciones mantengan un suministro de gas continuo y rentable.
El dimensionamiento óptimo depende de hacer coincidir las tasas de consumo diario promedio con los cronogramas de entrega regionales y las reservas de demanda máxima.
La selección entre almacenamiento micro a granel y a granel depende de un umbral de aproximadamente 3.000 a 5.000 metros cúbicos de consumo de gas mensual.
La presión de trabajo máxima permitida (MAWP) y el tipo de aislamiento (perlita versus multicapa) son tan críticos para la adquisición como el volumen físico.
El cumplimiento de las normas locales (ASME, EIGA, BCGA) dicta el espacio de instalación, las distancias de seguridad y los costos de ingeniería civil.
Los administradores de instalaciones frecuentemente subestiman los costos ocultos asociados con el dimensionamiento inadecuado de los equipos. Las sanciones económicas se manifiestan de forma diferente dependiendo de si subestimas o sobreestimas tu consumo diario de gas.
Seleccionar un recipiente demasiado pequeño para su carga operativa obliga a su proveedor de gas a programar llenados parciales frecuentes. La logística del gas industrial favorece en gran medida las entregas a granel. Los proveedores suelen cobrar tarifas de transporte superiores por entregas frecuentes y de bajo volumen. Además, el tamaño insuficiente introduce graves riesgos operativos. Si sus instalaciones experimentan un pico de producción inesperado o si una tormenta invernal retrasa los camiones de reparto, su línea de producción podría quedarse completamente seca. Cerrar un horno metalúrgico o una línea de congelación de alimentos comercial debido a la falta de gas cuesta significativamente más que mejorar la capacidad de almacenamiento por adelantado.
Por el contrario, comprar el buque más grande posible rara vez es la estrategia correcta. Los líquidos criogénicos requieren temperaturas extremadamente bajas para permanecer en estado líquido. Incluso los recipientes altamente aislados permiten que se filtre una pequeña cantidad de calor ambiental al interior. Este calor vaporiza el líquido, creando gas de ebullición (BOG). Si sus instalaciones extraen gas rápidamente, esta presión se disipa naturalmente en su línea de producción. Sin embargo, si almacena líquidos criogénicos durante demasiado tiempo sin tasas de extracción suficientes, se acumula presión pasiva dentro del recipiente interior. Una vez que la presión interna alcanza el umbral de la válvula de seguridad, el sistema expulsa el BOG a la atmósfera. En términos comerciales, ventilar BOG significa literalmente liberar dinero al aire.
Para evitar ambas penalizaciones, los ingenieros apuntan a una ventana de utilización muy específica. El objetivo es seleccionar una capacidad capaz de cubrir entre 1,5 y 2 veces el volumen requerido entre entregas programadas. Esta relación proporciona un amortiguador adecuado para los retrasos en la cadena de suministro y, al mismo tiempo, mantiene una tasa de retiro diario lo suficientemente alta para evitar la acumulación de presión pasiva y la ventilación del BOG.
Un dimensionamiento preciso requiere ir más allá de las estimaciones y aplicar modelos matemáticos rigurosos a los datos de sus instalaciones. Los equipos de adquisiciones deben seguir un proceso de cálculo estructurado para determinar el volumen geométrico exacto requerido.
Antes de comprar equipos nuevos, debe auditar sus índices de flujo históricos. Revise las facturas de compras anteriores y los registros de medidores de flujo durante un período de doce meses para tener en cuenta las variaciones estacionales. Proyecte la capacidad futura teniendo en cuenta las ampliaciones planificadas de las instalaciones o los nuevos turnos de producción. Establecer una métrica firme de 'Consumo Diario Promedio' medido en litros líquidos o metros cúbicos gaseosos.
Una vez que establezca el uso diario, aplique prácticas de ingeniería estándar para calcular el volumen utilizable. Siga estos pasos estructurados para determinar su capacidad objetivo:
Identifique su tasa de consumo diario promedio de referencia.
Consulte a su proveedor de gas regional para determinar los días estándar entre entregas.
Multiplica tu consumo diario por el intervalo de entrega.
Agregar un margen de seguridad del 30 % para dar cabida a picos de demanda inesperados o retrasos en el tránsito relacionados con el clima.
Combine estas cifras para identificar su volumen neto utilizable mínimo.
Los compradores a menudo suponen erróneamente que un recipiente de 10.000 litros proporciona 10.000 litros de producto utilizable. Un recipiente criogénico nunca llega al cero absoluto. Los operadores deben dejar una cantidad residual de líquido, conocida como 'talón', dentro del recipiente. Este talón suele representar entre el 10% y el 15% de la capacidad bruta. Retener este líquido mantiene la temperatura interna del tanque a niveles criogénicos. Si vacía el recipiente por completo, las paredes interiores se calientan. La siguiente entrega se convertirá en gas al entrar en contacto con el acero caliente, provocando una pérdida masiva de producto y peligrosos picos de presión. Siempre tenga en cuenta el requisito del tacón en sus cálculos de volumen bruto final.
Después de definir sus requisitos volumétricos, debe elegir la categoría de almacenamiento adecuada. La industria divide el almacenamiento estacionario en dos clasificaciones principales según la huella y las capacidades de flujo.

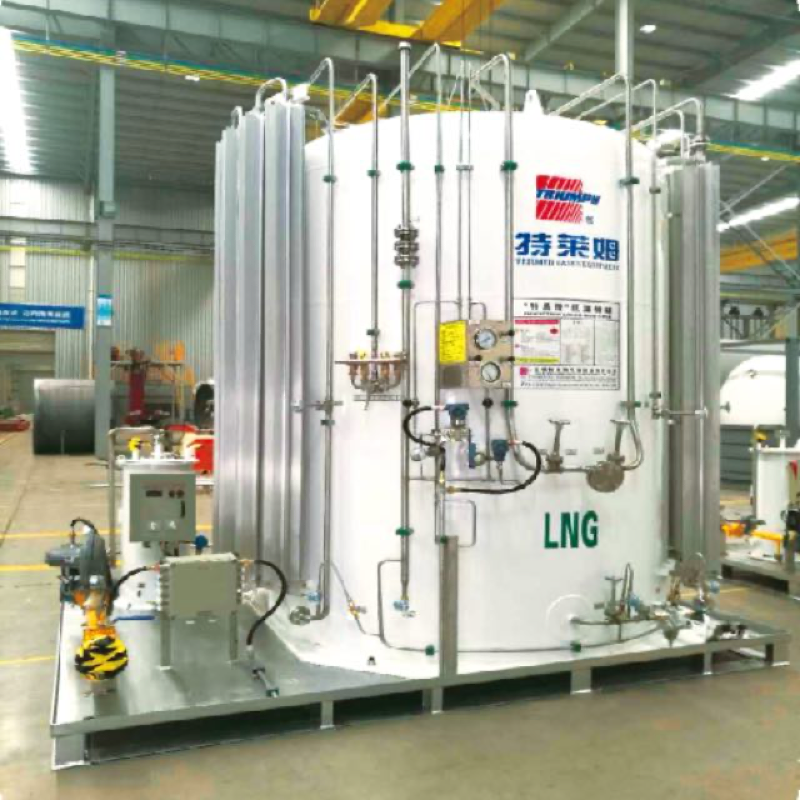

A El tanque criogénico microa granel suele ofrecer una capacidad inferior a 2000 litros (2 m³). Estas unidades cierran la brecha entre los cilindros de alta presión y las instalaciones estacionarias masivas.
Caso de uso ideal: Estas unidades sirven perfectamente para talleres de corte por láser, instalaciones médicas de volumen moderado o laboratorios que se actualizan desde Dewars líquidos.
Beneficios: Los sistemas micro a granel requieren una huella significativamente más pequeña. Cuentan con un menor gasto de capital inicial y exigen requisitos de cimentación mucho más simples. Las instalaciones pueden desplegar estas unidades rápidamente, a menudo sin requerir grúas masivas ni vertidos extensos de concreto.
Limitaciones: Carecen de la capacidad de vaporización para procesos industriales continuos de carga base de gran volumen. Los grandes consumidores agotarán una unidad micro a granel demasiado rápido, lo que provocará las penalizaciones por subdimensionamiento mencionadas anteriormente.
A 2-200m³ El tanque criogénico para gases industriales representa el estándar para la fabricación pesada y el procesamiento a gran escala.
Caso de uso ideal: los sectores de alto consumo como la metalurgia, la refinación petroquímica, la congelación de alimentos a gran escala y la fabricación de semiconductores dependen exclusivamente del almacenamiento a granel.
Beneficios: Estos grandes buques desbloquean enormes economías de escala en los precios del gas a granel. Los fabricantes los diseñan específicamente para flujo continuo. Admiten sistemas de vaporización personalizables y de alto rendimiento necesarios para alimentar tuberías industriales pesadas.
Limitaciones: Las instalaciones a granel requieren importantes obras civiles, incluidos cimientos profundos de hormigón. También exigen un estricto cumplimiento de los perímetros de seguridad reglamentarios, lo que consume valiosos bienes inmuebles de las instalaciones.
Matriz de comparación de equipos
Característica |
Sistemas Micro Bulk (< 2m³) |
Almacenamiento a granel (2-200m³) |
|---|---|---|
Consumo objetivo |
Menos de 3.000 m³ mensual |
Más de 5.000 m³ mensual |
Requisitos de huella |
Mínimo; encaja en almohadillas reforzadas |
Extenso; requiere cimientos de concreto profundos |
Velocidad de instalación |
Rápido (días) |
Largo (semanas/meses para obras civiles) |
Capacidad de vaporización |
Caudales bajos a moderados |
Caudales de carga base pesados y continuos |
Adquirir un El tanque de almacenamiento de líquidos criogénicos requiere mirar más allá del mero volumen físico. Los ingenieros de adquisiciones deben evaluar cuatro dimensiones técnicas críticas para garantizar la seguridad operativa y la longevidad del sistema.
Su proceso posterior dicta el MAWP requerido. Una máquina de corte por láser puede requerir nitrógeno entregado a 30 bar, mientras que un túnel de congelación de alimentos puede necesitar solo nitrógeno líquido a 3 bar. Debe hacer coincidir la clasificación de presión del recipiente interno directamente con su aplicación requerida. Especificar un recipiente de baja presión para una aplicación de alta presión dará como resultado un flujo inadecuado, mientras que especificar niveles de presión excesivos agrega costos de fabricación innecesarios.
El rendimiento térmico dicta su tasa de evaporación. La industria utiliza principalmente dos metodologías de aislamiento. El aislamiento de perlita al vacío sigue siendo el estándar para sistemas a granel de gran tamaño. Combina un entorno de vacío profundo lleno de polvo de perlita expandida, lo que ofrece una rentabilidad excepcional para volúmenes masivos. Alternativamente, Super Insulation (aislamiento al vacío multicapa) utiliza capas alternas de lámina reflectante y material espaciador de fibra de vidrio. El aislamiento multicapa ofrece un rendimiento térmico superior en un perfil más delgado, lo que lo convierte en la opción preferida para unidades micro a granel donde el espacio es restringido.
El almacenamiento industrial requiere estándares metalúrgicos rigurosos para manejar fluctuaciones extremas de temperatura sin fragilización.
Recipiente interior: Exija siempre acero inoxidable austenítico de alta calidad (como 304L o 316L). Este material mantiene su integridad estructural y ductilidad a temperaturas criogénicas (-196°C para nitrógeno líquido).
Chaqueta exterior: Los fabricantes suelen construir la chaqueta exterior de vacío con acero al carbono resistente. Asegúrese de que el proveedor aplique un recubrimiento epóxico o de poliuretano de grado marino de alta calidad para evitar la corrosión ambiental.
Los sistemas modernos de control de fluidos maximizan la seguridad y la eficiencia. Busque gabinetes de plomería modulares que integren válvulas de alivio de seguridad duales. Una configuración de válvula dual permite a los técnicos realizar el mantenimiento de rutina de la válvula sin desconectar todo el sistema. Además, exigir sistemas remotos de monitoreo de presión y nivel de líquido. La integración de IoT permite que tanto los administradores de sus instalaciones como su proveedor de gas monitoreen los niveles de inventario en tiempo real, automatizando los cronogramas de entrega y evitando desabastecimientos.
Seleccionar el equipo perfecto es sólo la mitad de la batalla. Los administradores de instalaciones también deben preparar el sitio físico y cumplir con rigurosas normas de seguridad industrial.
Los gases industriales plantean desafíos de seguridad únicos. Debe cumplir con las normas autorizadas para obtener los permisos de instalación. En Europa, los ingenieros hacen referencia al Documento EIGA 170. En el Reino Unido, las directrices de la BCGA dictan normas de seguridad, mientras que las instalaciones de América del Norte dependen en gran medida de la Sección VIII de ASME. Estos documentos exigen distancias de retroceso específicas. Debe separar el equipo de límites de propiedad, vías públicas, redes eléctricas y materiales combustibles. No tener en cuenta estos perímetros de seguridad durante la fase de planificación a menudo obliga a costosos rediseños del sitio de última hora.
Los sistemas de almacenamiento a granel ejercen cargas masivas concentradas. El argón líquido, por ejemplo, es excepcionalmente denso. Un buque completamente cargado requiere ingeniería civil especializada. Es necesario calcular con precisión las capacidades de carga y verter los cimientos de hormigón con un espesor suficiente. Además, el diseño de las instalaciones debe adaptarse a la logística de entrega. Asegúrese de que el plan de su sitio incluya radios de giro adecuados para remolques de transporte criogénicos masivos, permitiéndoles entrar, llenarse y salir sin interrumpir las operaciones diarias.
El dimensionamiento del volumen de almacenamiento sigue siendo incompleto sin dimensionar correctamente su sistema de vaporización. Los vaporizadores de aire ambiente o los vaporizadores calentados por vapor convierten el líquido almacenado nuevamente en un gas utilizable. Si su vaporizador es de tamaño insuficiente, se congelará por completo durante el uso intensivo, lo que restringirá gravemente el flujo de gas a su línea de producción. Asegúrese siempre de que la capacidad del vaporizador coincida con sus requisitos de flujo máximo de gas.
Elegir el socio de fabricación adecuado garantiza que su proyecto pase sin problemas del tablero de dibujo a la operación activa. Abordar la fase de adquisiciones metódicamente.
Nunca base una compra únicamente en un folleto de ventas. Exija hojas de datos de ingeniería estándar a todos los posibles proveedores. Examine estos documentos meticulosamente. Verifique la diferencia entre capacidad bruta y capacidad utilizable neta. Verifique las tasas de evaporación diarias garantizadas (tasas de ebullición) y confirme el peso vacío del equipo para finalizar la ingeniería de sus cimientos.
Evalúe las cotizaciones de los proveedores a través de una lente de valor a largo plazo en lugar de simplemente comparar el costo unitario inicial. Una embarcación más barata con un aislamiento inferior costará miles de dólares adicionales al año en gas ventilado. Concentre su evaluación en la duración de la garantía, buscando específicamente garantías sólidas de integridad del vacío que se extiendan más allá de los cinco años. Priorizar diseños que ofrezcan una excelente accesibilidad de mantenimiento para válvulas y reguladores de presión.
Antes de finalizar cualquier orden de compra, contrate a un proveedor calificado para que realice una auditoría integral del sitio. Solicite una revisión detallada del diagrama de instrumentación y tuberías (P&ID). Este paso colaborativo garantiza que el equipo propuesto interactúe perfectamente con sus tuberías aguas abajo existentes y cumpla con todos los códigos regulatorios locales.
La especificación de una solución de almacenamiento criogénico implica cálculos estratégicos que combinan datos de consumo precisos, termodinámica de ebullición y limitaciones físicas del sitio. Seleccionar el volumen correcto elimina la doble amenaza de costosas primas de entrega y despilfarro de productos. Elegir el socio de ingeniería adecuado requiere mirar más allá del precio inicial. Debe evaluar su soporte técnico, dominio del cumplimiento y transparencia al proporcionar datos de desempeño rigurosos. Lo invitamos a solicitar una consulta técnica con un especialista en ingeniería o descargar una hoja de trabajo de dimensionamiento completa para comenzar a auditar los requisitos únicos de sus instalaciones hoy.
R: El volumen bruto representa el espacio geométrico interno total del recipiente interior. El volumen neto, normalmente entre el 90% y el 95% de la capacidad bruta, es el límite máximo de llenado seguro. Este margen de seguridad, conocido como espacio vacío, proporciona el espacio de expansión necesario para los gases, evitando una acumulación de presión catastrófica dentro del recipiente.
R: El fabricante del equipo proporciona el BOR base, generalmente expresado como un porcentaje de la capacidad total perdida por día. Debe comparar esta pérdida por evaporación diaria con su uso diario mínimo. Para evitar la ventilación, asegúrese de que sus instalaciones extraigan gas a un ritmo más rápido que el de ebullición natural.
R: Tamaños estandarizados, como 10m³, 20m³ o 50m³ unidades, son casi siempre más rentables y ofrecen plazos de entrega significativamente más cortos. Los fabricantes reservan la ingeniería personalizada principalmente para instalaciones que enfrentan limitaciones extremas de espacio, restricciones de altura únicas o requisitos de presión de trabajo altamente no estándar.
R: Los recipientes industriales de alta calidad deben mantener su integridad de vacío durante 10 a 15 años, o incluso más. Sin embargo, los operadores deben realizar lecturas periódicas de vacío utilizando un medidor de termopar durante el mantenimiento anual para detectar signos tempranos de degradación antes de que el rendimiento térmico disminuya significativamente.
