Trong thế giới sản xuất điện tử và bán dẫn phát triển nhanh chóng, độ chính xác, độ tinh khiết và độ tin cậy là rất quan trọng. Những ngành công nghiệp này phụ thuộc nhiều vào các loại khí đặc biệt phải được cung cấp với số lượng chính xác và ở dạng tinh khiết nhất có thể. Điều mà nhiều người có thể không nhận ra là trước khi những loại khí này có thể được sử dụng trong phòng sạch và cơ sở chế tạo, chúng thường bắt đầu ở dạng chất lỏng đông lạnh. Công nghệ chủ chốt biến những chất lỏng siêu lạnh này thành khí có thể sử dụng được là máy hóa hơi công nghiệp.
Máy hóa hơi là một phần thiết yếu của chuỗi cung ứng khí đốt cho các hoạt động điện tử và bán dẫn. Họ đảm bảo rằng các khí hóa lỏng đông lạnh như nitơ, argon, oxy và thậm chí cả các loại khí hiếm như xenon được chuyển đổi một cách an toàn và hiệu quả thành khí có độ tinh khiết cao để sử dụng trong các quá trình ăn mòn, làm sạch, pha tạp và tẩy rửa. Sự chuyển đổi này rất quan trọng để giữ cho môi trường sản xuất ổn định, không có chất gây ô nhiễm và phù hợp với các tiêu chuẩn cao mà các ngành này yêu cầu.
Bài viết này tìm hiểu vai trò của máy hóa hơi trong ngành công nghiệp điện tử và bán dẫn, các loại máy hóa hơi thường được sử dụng, tầm quan trọng của chúng trong việc duy trì tính toàn vẹn của quy trình và cách các công ty như Wuxi Triumph Gases Equipment Co., Ltd. giúp thúc đẩy tương lai của ngành sản xuất công nghệ cao.
Chất bán dẫn được chế tạo từng lớp bằng cách sử dụng các quy trình ở quy mô hiển vi. Mỗi bước—cho dù đó là khắc plasma, oxy hóa, lắng đọng hay quang khắc—đều phụ thuộc vào khí xử lý có độ tinh khiết cao. Những khí này phải được phân phối với lưu lượng ổn định, ở nhiệt độ chính xác và không bị ô nhiễm.
Các loại khí sau đây thường được sử dụng trong lĩnh vực điện tử:
Nitơ (N₂): Được sử dụng để làm sạch, phủ kín và làm mát hệ thống.
Argon (Ar): Được sử dụng trong phún xạ và cấy ion.
Oxy (O₂): Được sử dụng trong các quá trình oxy hóa và làm khí phản ứng.
Hydro (H₂): Đóng vai trò khử môi trường và ủ.
Helium (He): Được sử dụng để phát hiện rò rỉ và làm khí mang.
Xenon (Xe) và các loại khí hiếm khác: Ứng dụng trong công nghệ khắc và in thạch bản tiên tiến.
Những khí này thường được phân phối và lưu trữ ở dạng lỏng đông lạnh để giảm thể tích và duy trì độ tinh khiết. Tuy nhiên, chúng không thể được sử dụng trực tiếp ở dạng lỏng trong hầu hết các ứng dụng. Đây là lúc máy hóa hơi xuất hiện.
Máy hóa hơi là thiết bị chuyển đổi chất lỏng đông lạnh—được bảo quản ở nhiệt độ cực thấp—thành khí bằng cách sử dụng nhiệt. Khí hóa hơi sau đó được chuyển qua đường ống đến các điểm khác nhau trong cơ sở sản xuất chất bán dẫn hoặc điện tử.
Quá trình này thường hoạt động như thế này:
Bảo quản đông lạnh: Khí lỏng được lưu trữ trong bể cách nhiệt ở nhiệt độ cực thấp.
Chuyển sang thiết bị hóa hơi: Chất lỏng chảy tới thiết bị hóa hơi thông qua đường ống điều khiển bằng áp suất.
Ứng dụng nhiệt: Máy hóa hơi sử dụng nhiệt—thông qua không khí xung quanh, bể nước, quá trình đốt cháy hoặc quạt cơ học—để tăng nhiệt độ của chất lỏng.
Sự thay đổi pha: Khi chất lỏng hấp thụ nhiệt, nó sẽ chuyển pha từ lỏng sang khí.
Giao hàng: Khí sau đó được lọc và vận chuyển đến các công cụ xử lý ở dạng được kiểm soát, điều áp.
Đối với sản xuất thiết bị điện tử, toàn bộ quá trình này phải diễn ra mà không gây ô nhiễm và kiểm soát áp suất nghiêm ngặt. Bất kỳ biến thể nào cũng có thể ảnh hưởng đến quá trình sản xuất vi mạch nhạy cảm hoặc làm hỏng các tấm bán dẫn mỏng manh.
Tùy thuộc vào tốc độ dòng yêu cầu, nguồn nhiệt sẵn có và điều kiện môi trường, một số loại máy hóa hơi có thể được sử dụng trong hoạt động bán dẫn.
Các thiết bị này sử dụng nhiệt từ không khí xung quanh để làm bay hơi chất lỏng đông lạnh. Chúng đơn giản, tiết kiệm năng lượng và thường được sử dụng cho các ứng dụng có dòng chảy vừa phải như cung cấp nitơ hoặc argon. Hạn chế của chúng là phụ thuộc vào nhiệt độ không khí bên ngoài, nhiệt độ này có thể dao động theo mùa.

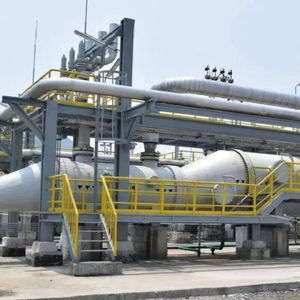

Những máy hóa hơi này ngâm các cuộn trao đổi nhiệt trong bể nước ấm để cung cấp nhiệt ổn định, được kiểm soát. Thiết bị hóa hơi trong bể nước ổn định hơn so với các mẫu xung quanh và lý tưởng cho các loại khí yêu cầu tốc độ dòng chảy cao hơn và độ đồng đều nhiệt độ.
Máy hóa hơi quạt trên hoặc cưỡng bức sử dụng quạt để thổi không khí qua các bề mặt trao đổi nhiệt. Chúng kết hợp sự đơn giản của các thiết bị xung quanh với khả năng sưởi ấm bổ sung của đối lưu cưỡng bức, khiến chúng phù hợp với nhu cầu lưu lượng từ trung bình đến cao.
Máy hóa hơi chạy bằng điện truyền nhiệt điện trực tiếp vào chất lỏng đông lạnh. Chúng lý tưởng cho các môi trường sạch, nơi không được phép đốt cháy và cần phải kiểm soát chính xác.

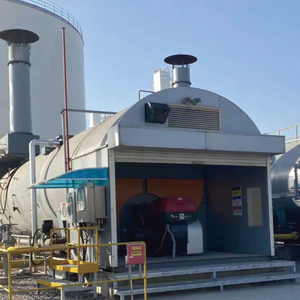

Để tiêu thụ khí ở quy mô lớn, máy hóa hơi đốt cháy khí tự nhiên hoặc nhiên liệu khác để tạo nhiệt. Tuy nhiên, trong các phòng sạch bán dẫn nơi ô nhiễm là mối lo ngại thì chúng hiếm khi được sử dụng.
Mỗi loại có các trường hợp sử dụng cụ thể trong cài đặt chất bán dẫn và điện tử, tùy thuộc vào loại khí liên quan, yêu cầu quy trình và nhu cầu về độ sạch.
Có lẽ vai trò quan trọng nhất của máy hóa hơi trong ngành công nghiệp điện tử là duy trì độ tinh khiết của khí và tính nhất quán về nhiệt độ. Các tạp chất hoặc biến động nhiệt độ trong khí xử lý có thể dẫn đến:
Tấm wafer bị ô nhiễm
chip bị lỗi
Ăn mòn thiết bị
Tăng thời gian ngừng hoạt động
Thiệt hại về năng suất sản phẩm
Do đó, máy hóa hơi tiên tiến được trang bị các tính năng như:
Đường ống thép không gỉ có độ tinh khiết cao
Hệ thống điều chỉnh nhiệt độ tự động
Cảm biến oxy và độ ẩm
Cơ chế kiểm soát dòng chảy
Giao diện giám sát thời gian thực
Với công nghệ này, các nhà sản xuất có thể đảm bảo khí được cung cấp vẫn ở điều kiện chính xác, giảm đến vài độ và phần tỷ.
Máy hóa hơi được sử dụng trong các nhà máy điện tử và bán dẫn cũng phải tích hợp hoàn toàn vào môi trường phòng sạch. Những không gian này được kiểm soát chặt chẽ về hạt, nhiệt độ và độ ẩm. Bất kỳ hệ thống phân phối khí nào, kể cả máy hóa hơi, đều phải:
Tuân thủ phòng sạch
Dễ dàng bảo trì
Độ rung và tiếng ồn thấp
Nhỏ gọn và hiệu quả
Máy hóa hơi thường được lắp đặt tại các khu vực tiện ích và được kết nối qua đường ống siêu sạch đến điểm sử dụng. Thiết lập này giảm thiểu nguy cơ ô nhiễm và đảm bảo cung cấp khí nhanh chóng, không bị gián đoạn cho tất cả các công cụ sản xuất.
Khi công nghệ sản xuất phát triển theo hướng các nút nhỏ hơn, kiến trúc 3D và vật liệu phức tạp, nhu cầu về hệ thống khí—bao gồm cả máy hóa hơi—tăng đáng kể. Hệ thống hóa hơi tiên tiến cung cấp:
Tăng tốc nhanh hơn: Nhanh chóng chuyển từ chế độ chờ sang vận hành hoàn toàn trong chu kỳ sản xuất cao.
Hiệu quả năng lượng: Đặc biệt là trong các hệ thống môi trường xung quanh hoặc hệ thống hybrid, giúp giảm chi phí sử dụng điện và vận hành.
Tự động hóa: Tích hợp với các hệ thống tự động hóa của nhà máy để kiểm soát dòng chảy, cảnh báo và tự hiệu chuẩn theo thời gian thực.
Dự phòng và độ tin cậy: Các thiết bị dự phòng và kiểm soát an toàn đảm bảo hoạt động không bị gián đoạn.
Tuổi thọ cao: Vật liệu bền và thiết kế chống ăn mòn có nghĩa là ít thay thế hơn và giảm thời gian ngừng hoạt động.
Đối với các nhà sản xuất muốn duy trì tính cạnh tranh và cải thiện năng suất, việc đầu tư vào giải pháp máy hóa hơi phù hợp không chỉ là một quyết định kỹ thuật—mà đó là một quyết định chiến lược.
Với sự mở rộng không ngừng của AI, 5G, xe điện và điện toán tiên tiến, ngành bán dẫn toàn cầu đang bước vào giai đoạn tăng trưởng mới. Đồng thời, nhu cầu về các quy trình sạch hơn, an toàn hơn và hiệu quả hơn cũng ngày càng tăng. Máy hóa hơi sẽ tiếp tục đóng một vai trò quan trọng trong quá trình phát triển này, cho phép:
Sản xuất thông lượng cao hơn
Tuân thủ môi trường tốt hơn
Cải thiện kiểm soát quá trình
Chuyển đổi công nghệ nhanh hơn
Từ chất lỏng đến khí, máy hóa hơi là loại máy hoạt động êm ái nhưng thiết yếu, cung cấp năng lượng cho một số lĩnh vực sản xuất tiên tiến nhất thế giới. Trong ngành công nghiệp điện tử và bán dẫn, chúng có thể chuyển đổi chất lỏng đông lạnh thành khí ổn định, có độ tinh khiết cao được sử dụng trong mọi giai đoạn sản xuất chip. Với hệ thống máy hóa hơi phù hợp, các công ty không chỉ đạt được hiệu quả hoạt động mà còn đạt được độ tin cậy của sản phẩm và khả năng sẵn sàng cho những đổi mới trong tương lai.
Khi lựa chọn thiết bị hóa hơi, việc hợp tác với nhà sản xuất có kinh nghiệm là rất quan trọng. Công ty TNHH Thiết bị Khí Vô Tích Triumph là cái tên đáng tin cậy trong lĩnh vực hệ thống khí đông lạnh. Máy hóa hơi được thiết kế chính xác của họ được thiết kế để đáp ứng các yêu cầu khắt khe của sản xuất chất bán dẫn và điện tử, đảm bảo hiệu suất lâu dài, an toàn và tinh khiết. Đối với bất kỳ hoạt động nào muốn tối ưu hóa hệ thống phân phối khí của mình, Wuxi Triumph cung cấp kiến thức chuyên môn và công nghệ để hỗ trợ từng bước của quy trình.
