Dans le monde en évolution rapide de la fabrication de produits électroniques et de semi-conducteurs, la précision, la pureté et la fiabilité sont essentielles. Ces industries dépendent fortement des gaz spéciaux qui doivent être livrés en quantités exactes et sous la forme la plus pure possible. Ce que beaucoup ne réalisent peut-être pas, c’est qu’avant de pouvoir être utilisés dans les salles blanches et les installations de fabrication, ces gaz commencent souvent sous forme de liquides cryogéniques. La technologie clé qui transforme ces liquides très froids en gaz utilisables est le vaporisateur industriel.
Les vaporisateurs constituent un élément essentiel de la chaîne d’approvisionnement en gaz pour les opérations dans le domaine de l’électronique et des semi-conducteurs. Ils garantissent que les gaz liquéfiés cryogéniques tels que l'azote, l'argon, l'oxygène et même les gaz rares comme le xénon sont convertis de manière sûre et efficace en gaz de haute pureté destinés à être utilisés dans les processus de gravure, de nettoyage, de dopage et de purge. Cette transformation est essentielle pour maintenir l’environnement de production stable, exempt de contaminants et aligné sur les normes élevées exigées par ces secteurs.
Cet article explore le rôle des vaporisateurs dans les industries de l'électronique et des semi-conducteurs, les types de vaporisateurs couramment utilisés, leur importance dans le maintien de l'intégrité des processus et la manière dont des entreprises comme Wuxi Triumph Gases Equipment Co., Ltd. contribuent à propulser l'avenir de la fabrication de haute technologie.
Les semi-conducteurs sont construits couche par couche à l’aide de processus à l’échelle microscopique. Chaque étape, qu'il s'agisse de gravure au plasma, d'oxydation, de dépôt ou de photolithographie, repose sur des gaz de traitement de haute pureté. Ces gaz doivent être délivrés selon un débit constant, à une température précise et sans aucune contamination.
Les gaz suivants sont couramment utilisés dans le secteur électronique :
Azote (N₂) : utilisé pour les systèmes de purge, d'inertie et de refroidissement.
Argon (Ar) : utilisé dans la pulvérisation cathodique et l'implantation d'ions.
Oxygène (O₂) : utilisé dans les processus d'oxydation et comme gaz réactif.
Hydrogène (H₂) : Joue un rôle dans la réduction des environnements et le recuit.
Hélium (He) : utilisé dans la détection des fuites et comme gaz porteur.
Xénon (Xe) et autres gaz rares : appliqués aux technologies avancées de lithographie et de gravure.
Ces gaz sont souvent livrés et stockés sous forme de liquide cryogénique pour réduire le volume et maintenir la pureté. Cependant, ils ne peuvent pas être utilisés directement sous forme liquide dans la plupart des applications. C'est là qu'interviennent les vaporisateurs.
Les vaporisateurs sont des appareils qui convertissent les liquides cryogéniques stockés à des températures extrêmement basses en gaz en appliquant de la chaleur. Le gaz vaporisé est ensuite acheminé par des pipelines vers divers points d’une usine de fabrication de semi-conducteurs ou de produits électroniques.
Le processus fonctionne généralement comme ceci :
Stockage cryogénique : les gaz liquides sont stockés dans des réservoirs isolés à des températures extrêmement basses.
Transfert vers le vaporisateur : Le liquide s'écoule vers un vaporisateur via une tuyauterie entraînée par pression.
Application de chaleur : le vaporisateur applique de la chaleur, soit par l'air ambiant, des bains-marie, une combustion ou des ventilateurs mécaniques, pour augmenter la température du liquide.
Changement de phase : à mesure que le liquide absorbe la chaleur, il change de phase de liquide à gaz.
Livraison : Le gaz est ensuite filtré et transporté vers les outils de traitement sous une forme contrôlée et sous pression.
Pour la fabrication de produits électroniques, l’ensemble de ce processus doit se dérouler sans contamination et avec un contrôle strict de la pression. Toute variation peut compromettre la fabrication sensible des micropuces ou endommager les plaquettes délicates.
En fonction du débit requis, des sources de chaleur disponibles et des conditions environnementales, plusieurs types de vaporisateurs peuvent être utilisés dans les opérations de semi-conducteurs.

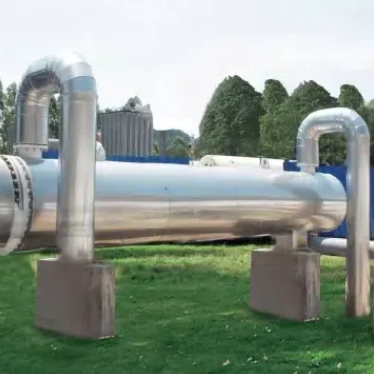

Ces unités utilisent la chaleur de l'air ambiant pour vaporiser des liquides cryogéniques. Ils sont simples, économes en énergie et souvent utilisés pour des applications à débit modéré comme l'apport d'azote ou d'argon. Leur limite est qu’ils dépendent de la température de l’air extérieur, qui peut fluctuer selon les saisons.
Ces vaporisateurs plongent les serpentins d'échange thermique dans un réservoir d'eau chaude pour fournir une chaleur constante et contrôlée. Les vaporisateurs à bain-marie sont plus stables que les modèles ambiants et sont idéaux pour les gaz qui nécessitent des débits et une uniformité de température plus élevés.
Les vaporisateurs à ventilateur supérieur ou à air pulsé utilisent des ventilateurs pour souffler de l'air sur les surfaces d'échange thermique. Ils combinent la simplicité des unités ambiantes avec la capacité de chauffage supplémentaire de la convection forcée, ce qui les rend adaptés aux demandes de débit moyen à élevé.
Les vaporisateurs électriques appliquent une chaleur électrique directe au liquide cryogénique. Ils sont idéaux pour les environnements propres où la combustion n'est pas autorisée et où un contrôle précis est essentiel.

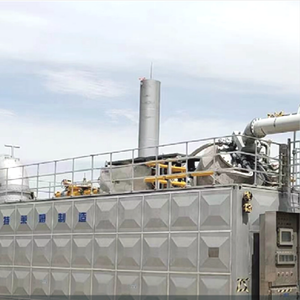

Pour la consommation de gaz à grande échelle, les vaporisateurs à combustion brûlent du gaz naturel ou d’autres combustibles pour créer de la chaleur. Cependant, dans les salles blanches de semi-conducteurs où la contamination est un problème, ceux-ci sont rarement utilisés.
Chaque type a des cas d'utilisation spécifiques dans les domaines des semi-conducteurs et de l'électronique, en fonction du gaz impliqué, des exigences du processus et des besoins de propreté.
Le rôle le plus critique des vaporisateurs dans l’industrie électronique est peut-être de maintenir la pureté du gaz et la constance de la température. Les impuretés ou les fluctuations de température dans les gaz de procédé peuvent entraîner :
Plaquettes contaminées
Puces défectueuses
Corrosion des équipements
Temps d'arrêt accrus
Pertes de rendement des produits
Les vaporisateurs avancés sont donc équipés de fonctionnalités telles que :
Tuyauterie en acier inoxydable de haute pureté
Systèmes de régulation automatique de la température
Capteurs d'oxygène et d'humidité
Mécanismes de contrôle de flux
Interfaces de surveillance en temps réel
Grâce à cette technologie, les fabricants peuvent garantir que le gaz livré reste exactement dans les bonnes conditions, jusqu'à quelques degrés et parties par milliard.
Les vaporisateurs utilisés dans les usines d’électronique et de semi-conducteurs doivent également s’intégrer parfaitement dans les environnements de salle blanche. Ces espaces sont hautement contrôlés pour les particules, la température et l'humidité. Tout système de distribution de gaz, y compris les vaporisateurs, doit être :
Conforme aux salles blanches
Facile à entretenir
Faible vibration et bruit
Compact et efficace
Les vaporisateurs sont généralement installés dans les zones utilitaires et connectés via des canalisations ultra-propres au point d'utilisation. Cette configuration minimise le risque de contamination et garantit un approvisionnement en gaz rapide et ininterrompu à tous les outils de production.
À mesure que les technologies de production évoluent vers des nœuds plus petits, des architectures 3D et des matériaux complexes, la demande en systèmes de gaz, y compris les vaporisateurs, augmente considérablement. Les systèmes de vaporisation avancés offrent :
Montée en puissance plus rapide : passez rapidement de la veille au fonctionnement complet pendant les cycles de production élevés.
Efficacité énergétique : en particulier dans les systèmes ambiants ou hybrides, réduisant la consommation d'électricité et les coûts d'exploitation.
Automatisation : intégration avec les systèmes d'automatisation d'usine pour le contrôle du flux en temps réel, les alarmes et l'auto-étalonnage.
Redondance et fiabilité : les unités de sauvegarde et les contrôles de sécurité garantissent des opérations ininterrompues.
Longévité : des matériaux durables et des conceptions résistantes à la corrosion signifient moins de remplacements et des temps d'arrêt réduits.
Pour les fabricants qui cherchent à rester compétitifs et à améliorer leurs rendements, investir dans la bonne solution de vaporisateur n'est pas seulement une décision technique : c'est une décision stratégique.
Avec l’expansion continue de l’IA, de la 5G, des véhicules électriques et de l’informatique avancée, l’industrie mondiale des semi-conducteurs entre dans une nouvelle phase de croissance. Dans le même temps, la demande de processus plus propres, plus sûrs et plus efficaces augmente également. Les vaporisateurs continueront à jouer un rôle clé dans cette évolution, permettant :
Fabrication à plus haut débit
Une plus grande conformité environnementale
Contrôle de processus amélioré
Des transitions technologiques plus rapides
Du liquide au gaz, les vaporisateurs sont des machines silencieuses mais essentielles qui alimentent certains des secteurs manufacturiers les plus avancés au monde. Dans les industries de l’électronique et des semi-conducteurs, ils permettent de convertir des liquides cryogéniques en gaz stables et de haute pureté utilisés à chaque étape de la production des puces. Avec le bon système de vaporisation, les entreprises gagnent non seulement en efficacité opérationnelle, mais également en fiabilité des produits et en pérennité pour les innovations à venir.
Lors de la sélection d’un équipement de vaporisation, un partenariat avec un fabricant expérimenté est essentiel. Wuxi Triumph Gases Equipment Co., Ltd. est un nom de confiance dans le domaine des systèmes de gaz cryogéniques. Leurs vaporisateurs de précision sont conçus pour répondre aux exigences exigeantes de la fabrication de semi-conducteurs et de produits électroniques, garantissant performances, sécurité et pureté à long terme. Pour toute opération cherchant à optimiser son système de distribution de gaz, Wuxi Triumph offre l'expertise et la technologie nécessaires pour prendre en charge chaque étape du processus.
